Ispezioni 4K Ultra HD

Il microscopio digitale Makrolite 4K semplifica le ispezioni ottiche, l’acquisizione delle immagini e la misurazione con un’eccezionale qualità delle immagini in risoluzione Ultra High Definition.

02-Swift-PRO-measuring-microscope-user-AB V19 495

Dettagli eccezionali

Makrolite 4K permette di eseguire ispezioni, ingrandimenti, misurazioni e acquisizione di immagini con risoluzione 4K (4 volte maggiore del Full HD) e rapporto di zoom 20:1. Ne risultano una qualità di immagine eccezionale soprattutto per i dettagli più piccoli, e una maggiore produttività.

Video in 4K e in tempo reale

Makrolite 4K permette di eseguire video in diretta, nitidi e in definizione Ultra HD, con ingrandimento fino a 330x. Puoi così vedere e condividere dati in tempo reale. Riproduci in streaming o registra video in 4K tramite PC per condividere o come strumento di formazione.

07-Swift_PRO_measuring-microscope-range_300dpi

3x – 330x

Ingrandimento

Ultra HD

Risoluzione eccezionale

Ampia Gamma Dinamica

Maggiore Contrasto

Veloce e semplice da usare

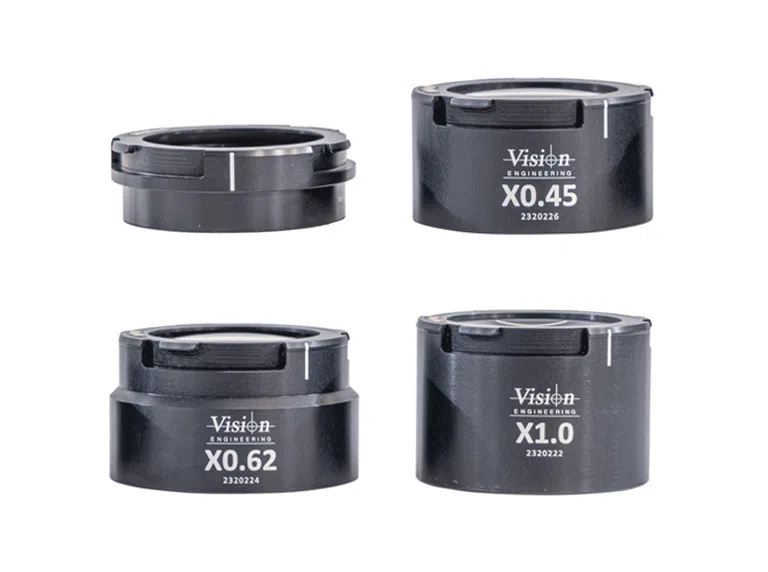

Obiettivi intercambiabili rapidamente e il controllo ergonomico con la console aiutano ad aumentare la produttività.

Makrolite 4K easy change objective lens
Makrolite 4k -pcb-inspection-presets

Controllo finale e semplicità

La messa a fuoco automatica o manuale e i 4 preset programmabili dall’operatore permettono un funzionamento rapido ed efficiente e garantiscono la coerenza dei risultati anche tra operatori e/o tra più sistemi.

Unità Stand alone o con PC

Puoi scegliere se avere un Makrolite 4K stand alone gestito da una console o se interconnesso ad un PC permettendoti così di controllare la telecamera, di eseguire annotazioni e misurazioni e di condividere il tutto in rete.

Makrolite 4k UHD microscope inspection black plastic
Black plastic component inspection in FHDBlack plastic component inspection in 4K

Ideale anche per oggetti complicati

Makrolite 4K offre un’ampia gamma dinamica ideale per l’ispezione di oggetti altamente riflettenti, come finiture elettro-lucidate e giunti di saldatura, o campioni in cui i dettagli si perdono in aree d’ombra, riflettenti o a scarso contrasto, come plastica nera o ceramica.

Rilevamento rapido dei difetti

Il confronto in diretta tramite l’overlay di immagini campione fornisce un modo affidabile ed efficiente per risparmiare tempo durante le routine di ispezione. Con l’importazione di un file CAD, Makrolite 4K diventa un semplice comparatore di immagini e permette di facilitare e velocizzare il rilevamento dei difetti durante il controllo qualità.

Makrolite 4K digital microscope fast defect detection
  • Makrolite 4K digital microscope on single boom stand with ring light
  • Makrolite 4K digital microscope on Ergo stand
  • Makrolite 4K digital microscope on double arm boom stand
  • Makrolite 4K digital microscope on multi-axis
  • Makrolite 4K digital microscope bench stand
  • Makrolite 4K digital microscope on bench stand no ring light

Stativi per tutte le applicazioni

Puoi scegliere tra diverse tipologie di stativo; questo ti permette di avere il microscopio configurato al meglio per la tua applicazione, che sia in produzione o in laboratorio. I nostri stativi offrono una stabilità superiore e supportano varie opzioni, tra cui il tavolino mobile o l’illuminazione trasmessa.

Software di annotazione e misurazione

Il software è dotato di varie tipologie di strumenti per l’annotazione e la misurazione come, distanza, angolo, diametro, area, intersezione e tangente.

Annotation and measurement software screens shots
ViPlus software showing reports

Archiviazione immagini semplice

Crea modelli di report rapidamente da abbinare alle routine di misurazione e generare report con inclusi i dati delle immagini e ID utente, in formati facilmente esportabili.

Condivisione rapida dei dati

Condividi immagini 4K, video o report con colleghi, fornitori, clienti in modo semplice e immediato su tutte le reti. E’ possibile salvare immagini su chiavetta USB sia nella versione stand alone che con PC.

Makrolite 4K operator cutting tool inspection
  • Seed inspection
  • precision metal component inspection
  • Bran flake food inspection
  • Cutting tool drill bit inspection
  • Makrolite 4K needle tip inspection

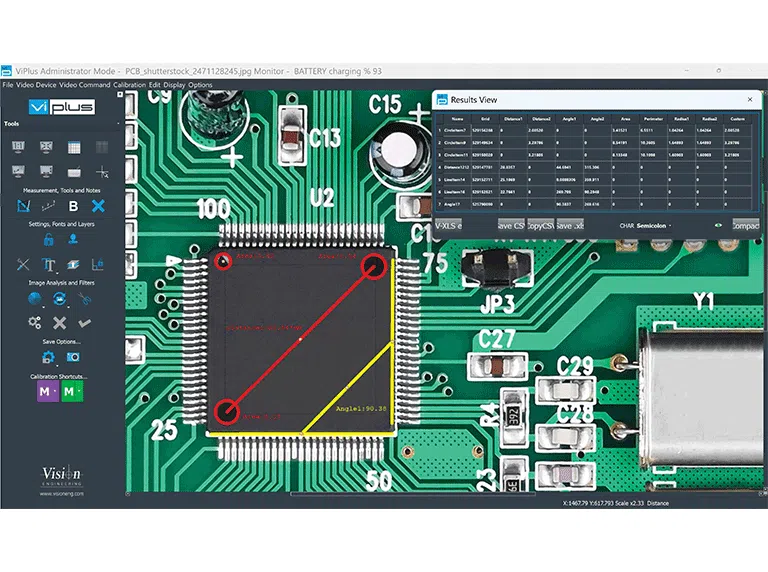

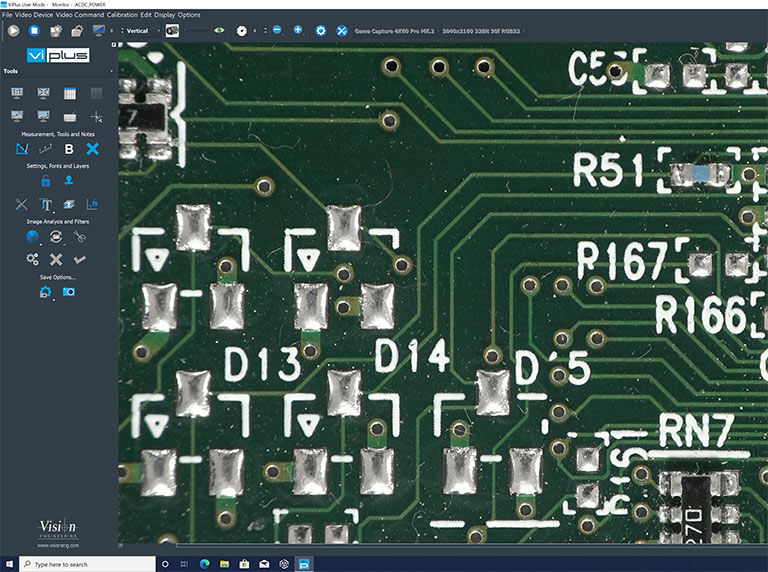

  • ViPlus PCB inspection screen shot
  • Coloured crystals
  • Makrolite 4k pcb angled

Ideale per ogni applicazione

Makrolite 4K offre prestazioni elevate e versatilità: il sistema è ideale per un’ampia gamma di applicazioni, e grazie alla scelta di accessori è possibile personalizzare il sistema per ogni applicazione.

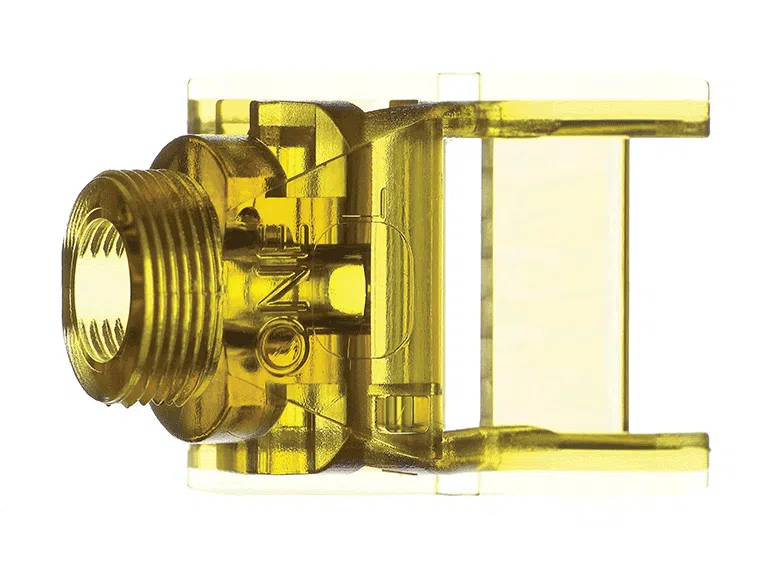

Dispositivi medicali

Le applicazioni includono: ispezione di difetti di produzione, finiture speciali, ispezione dei cateteri e dei relativi palloncini, impianti, protesi, stent, viti ossee, controllo qualità in produzione, rivestimenti.

Makrolite 4k UHD digital microscope medical device inspection

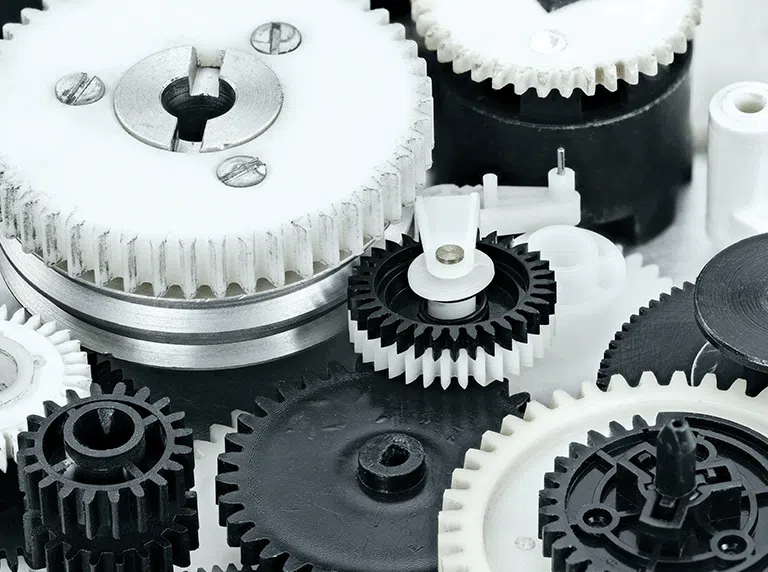

Precision engineering watch components

Meccanica di precisione

Makrolite 4K trova applicazione in diveri settori tra cui automotive, aeronautica, orologeria, micro lavorazioni ed è usato per il controllo qualità, la finitura superficiale, per ricercare contaminazioni o sbavature.

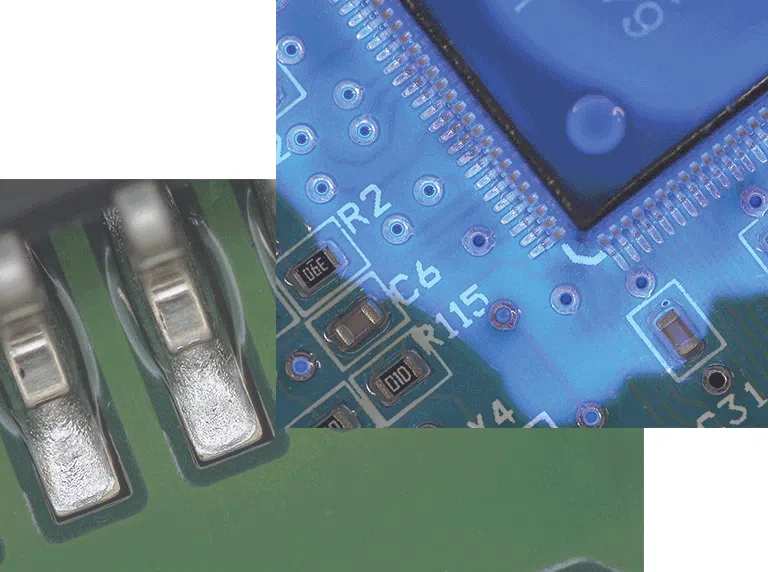

Elettronica

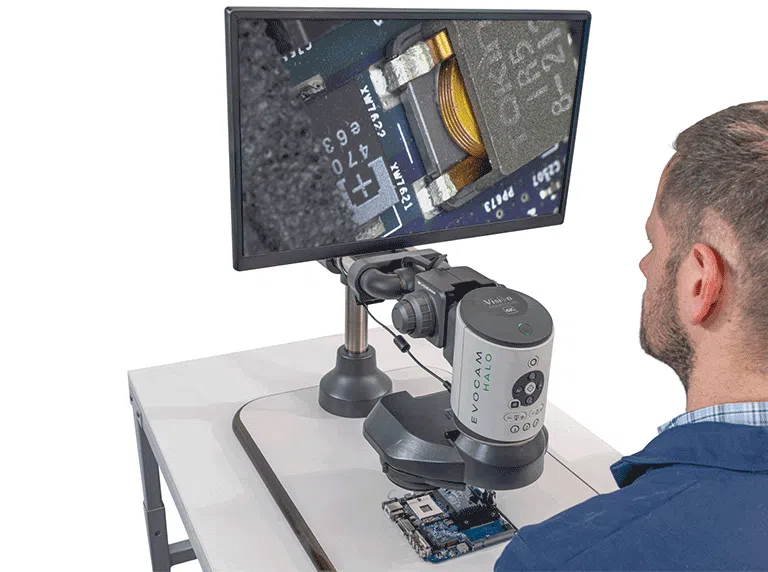

Makrolite 4K è il microscopio digitale industriale perfetto per la saldatura, il rework dei PCB e l’analisi di difetti. Gli obiettivi a lunga distanza di lavoro garantiscono il necessario spazio per il saldatore, la qualità delle immagini Ultra HD e l’ampia gamma dinamica offrono chiarezza e contrasto eccezionali.

hands soldering component to PCB
Black plastic sample

Plastica

Makrolite 4K può essere usato per il controllo della qualità dei componenti in plastica stampata, sia per la verifica delle dimensioni, la ricerca di difetti nella forma, nella composizione o contaminazione del prodotto finale.

Dati Tecnici

Obiettivi

Obiettivi 0.45x 0.62x 1.0x 1.5x 2.0x
Distanza di lavoro 170 mm 112 mm 84 mm 43 mm 29 mm
Campo visivo al min. ingrandimento 212 mm (3x) 201 mm (3x) 61 mm (10x) 28 mm (20x) 24 mm (20x)
Campo visivo al max. ingrandimento (zoom ottico) 8.8 mm (45x) 10.2 mm (57x) 6..2 mm (100x) 4.2  mm (150x) 3.2 mm (165x)
Campo visivo al max. ingrandimento (zoom digitale) 4.4 mm (90x) 5.1 mm (114x) 3.1 mm (200x) 2.1 mm (300x) 1.6 mm (330x)
*ingrandimento con schermo da 27”
Telecamera
Sensore CMOS 1/2,5″ 8.51 mega pixels
Immagine Ultra HD 2160p (3840 x 2160)
Messa a fuoco Automatico o manuale
Uscita telecamera 4K 2160p/30 fps
Uscita telecamera su PC 4K 2160p/30 fps su scheda PCI Express
Requisiti PC
Sistema operativo Windows 10 o superiore
Processore i7 o superiore, 3Ghz
Grafica Scheda grafica con HDMI 2.0 o maggiore
Memoria RAM Minimo 8GB
Spazi per schede aggiuntive Uno slot libero per 4x o 8x scheda PCI Express
Stativi
Stativo a braccio
  • Ideale per componenti ingombranti
  • Fornito con una base di sostegno in ghisa, applicabile direttamente sul banco di lavoro.
  • Ottima libertà di movimento
  • Nessun adattatore richiesto.

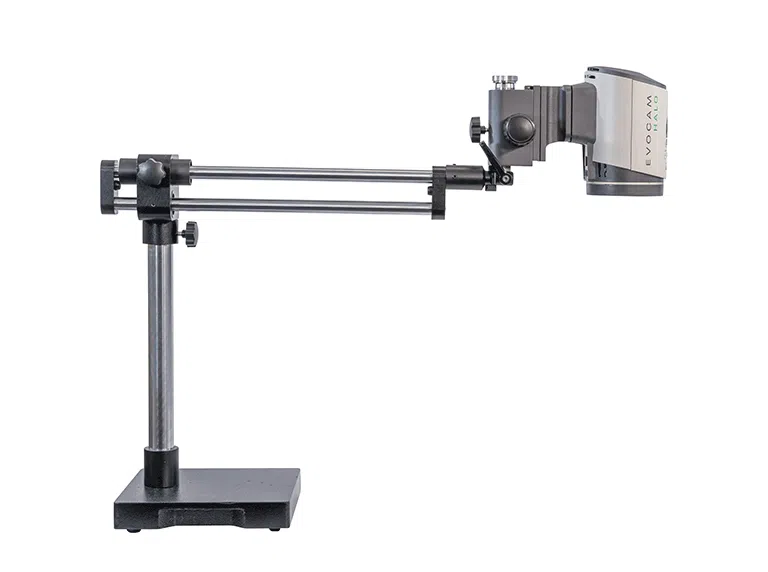

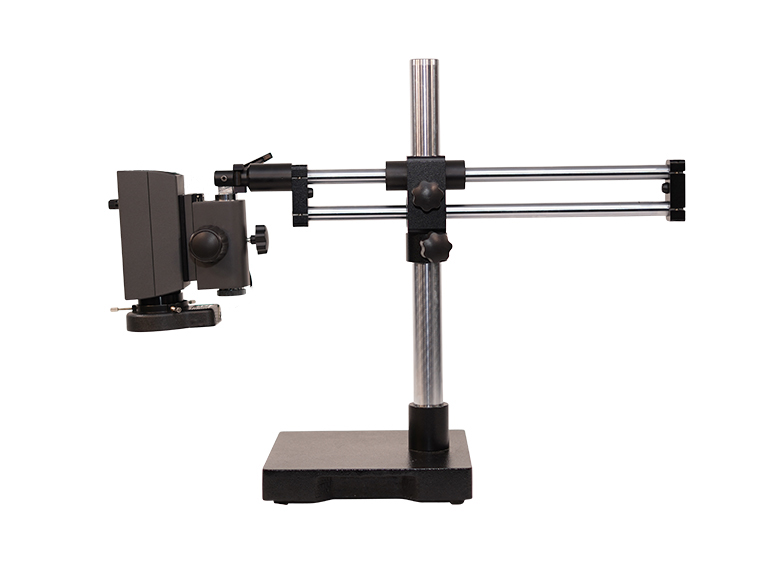

Stativo a doppio braccio (con base o morsetto)
  • Per applicazioni che richiedono una maggiore estensione senza compromettere la stabilità.
  • Semplice regolazione per un posizionamento e allineamento precisi.
  • Nessun adattatore richiesto.

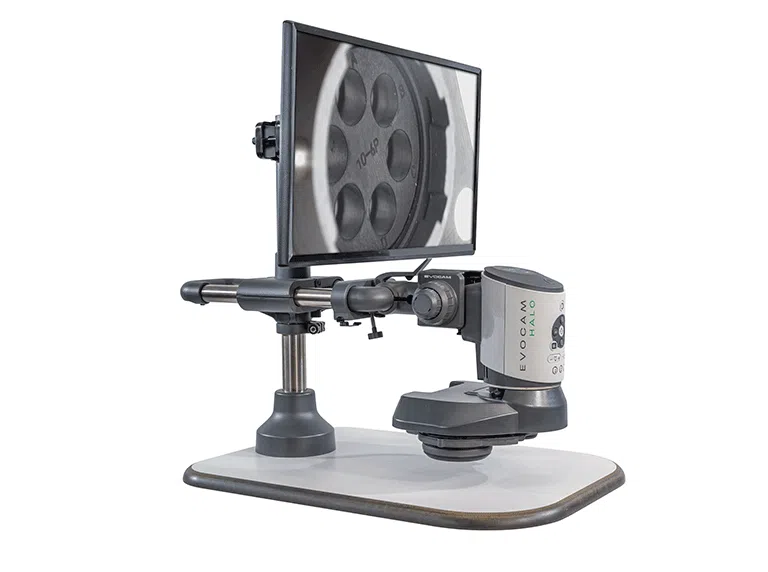

Stativo Multiasse
  • Preciso e robusto ed elegante, ideale per applicazioni dove sono richieste ampio spazio di lavoro e stabilità.
  • Molla di precarico a gas: regolazione dell’altezza veloce e senza sforzi.
  • Portata estesa (max. 439mm)
Stavivo Ergo
  • Ingombro ridotto ed elevata stabilità per un uso ad alto ingrandimento.
  • Disponibile tavolino mobile come opzione.
Stativo da banco
  • Compatto e versatile
  • Regolazione della luminosità integrata (sia trasmessa che riflessa).
  • Registratore immagini e video in 4K (per configurazione con console).
  • Tavolino mobile: per un controllo fluido e preciso. Utilizzabile solo con stativo Ergo o stativo da banco
  • Tavolino inclinabile e regolabile: per la manipolazione e l’ispezione laterale dei campioni.
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider

Makrolite 4K

Immagini di eccezionale qualità

RICHIEDI UNA DIMOSTRAZIONE
RICHIEDI UN’OFFERTA

Le nostre certificazioni

Domande frequenti

Di seguito trovi alcune risposte alle domande più frequenti.

Posso usare Makrolite 4K per aggiungere commenti e la misurazione?2021-11-16T16:00:53+00:00

Si, solo con la versione PC. Il software per PC dispone di una suite completa di strumenti di misura.

Posso acquisire immagini e registrare video in 4K?2021-11-16T16:13:07+00:00

Si, questo è standard nella versione a PC, mentre nella versione stand alone (con console) è necessario il registratore video 4K.

Posso usare il mio PC?2021-11-16T15:58:19+00:00

Raccomandiamo di acquistare il PC con scheda di acquisizione 4K preinstallata insieme al Makrolite 4K.

C’è la possibilità di avere l’illuminazione trasmessa?2021-11-16T15:59:32+00:00

Si, come opzione su molti stativi, mentre è standard sullo stativo da banco.

Cos’è incluso come standard?2021-11-16T15:55:02+00:00

Il modulo telecamera Makrolite 4k, illuminazione ad anello, cavi (PSU, HDMI, micro-USB), console e guida utente. Nella versione “Stand-Alone”

Per maggiori informazioni visita la nostra pagina di supporto.

FACCI UNA DOMANDA
Makrolite 4K digital microscope console version

Makrolite 4K – versione console (Stand alone)

Per quei luoghi dove per comodità o sicurezza non è possibile usare un PC, è sufficiente collegarsi al monitor per poter vedere immagini ad altissima risoluzione. Grazie alla console hai il pieno controllo dello zoom e delle impostazioni della telecamera.

Makrolite 4K digital microscope PC version

Makrolite 4K – versione con PC

Per avere anche le funzionalità del potente software del PC, che controlla tutte le funzioni della telecamera: misurazioni, annotazioni, report, analisi e messa a fuoco multipiano. Inoltre puoi salvare i file di calibrazione e tutte le impostazioni della telecamera per una veloce condivisione.
