Semplicità d’uso: Sistemi di misura ottica e video per misurazioni di precisione

Swift PRO semplifica la misurazione dei componenti e la condivisione dei risultati. Con le funzionalità avanzate e i vantaggi delle tecnologie di misurazione ottica e video, la sua eccezionale facilità d’uso e l’esportazione dei risultati secondo gli standard industriali, ne fanno la soluzione ideale per gli ambienti di produzione.

02-Swift-PRO-measuring-microscope-user-AB V19 495

Aumenta la produttività

Poiché i microscopi di misurazione Swift PRO sono così facili da usare, possono essere gestiti da chiunque, da turnisti a operatori specializzati, con una formazione minima. L’eccezionale semplicità d’uso, offre misurazioni rapide e precise e un maggiore ritorno sull’investimento. Dotato di zoom ottico indicizzato da 6.5x, di Swfit PRO Edge consente di regolare l’ingrandimento in modo rapido e preciso senza la necessità di cambiare gli obiettivi.

Due sistemi di misura in uno

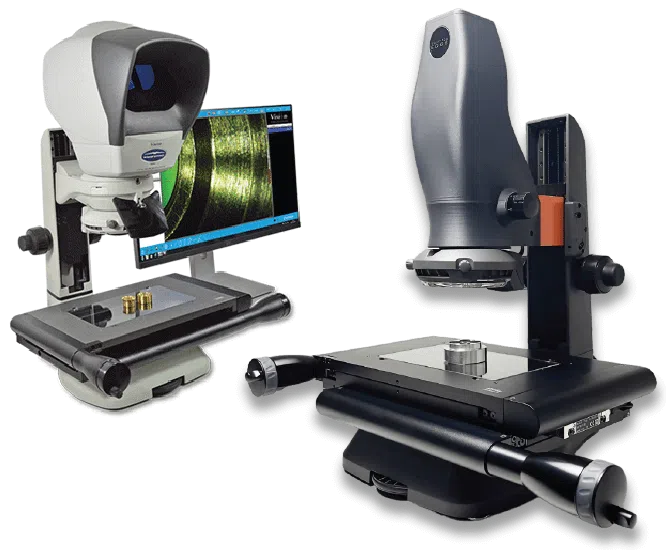

Swift PRO Duo unisce due microscopi di misurazione in un unico e robusto sistema, risparmiando spazio e costi. Puoi usare la misurazione video per i lavori di routine, dove i profili possono essere facilmente identificati. Per campioni più impegnativi, a basso contrasto, puoi passare alla misurazione ottica. L’esclusiva tecnologia senza oculari Dynascope offre immagini ad alto contrasto con una risoluzione da microscopio, per una misurazione facile e accurata

07-Swift_PRO_measuring-microscope-range_300dpi

Digitale e Ottico

Misurazioni

200 mm x 100 mm

Range di misura

10X – 100X

Ingrandimento

Conveniente

Swift PRO non solo offre due potenti sistemi di misurazione in un unico dispositivo compatto, che consente di risparmiare denaro, ma anche la possibilità di passare facilmente dalla misurazione ottica a quello video permette di migliorare il controllo qualità e la tracciabilità, con un minor numero di resi e scarti.

03-Swift-PRO-dynascope-AB-V19-494-crop-900x900

Software di misura intuitivo

Tra le funzionalità avanzate di Swift PRO c’è anche il nostro software di metrologia serie M, leader nel settore, che consente di eseguire ispezioni di pezzi rapide e accurate, la vista parte in formato CAD, semplifica la comprensione dei dati misurati e altro ancora.

Zoom ottico indicizzato

Lo zoom ottico indicizzato 6.5x di Swift PRO Edge rende facile misurare con precisione componenti di diverse forme e dimensioni, offrendo maggiore flessibilità per le vostre attività di misurazione.

04-Plastic-measurement-DSC_0609-1504x100
04-Plastic-measurement-DSC_0609-1504x100

Versatilità

La doppia tecnologia di Swift PRO Duo lo rende ideale per un’ampia gamma di misurazioni senza contatto di parti in plastica, dispositivi medicali, PCB, parti lavorate per uso aerospaziale, automobilistico e militare, e per qualsiasi altro settore di precisione.

Scegli il modello giusto per te

Ci sono quattro modelli tra cui scegliere. Swift PRO Duo: caratterizzato da sistemi di misurazione ottica e video; Swift PRO Cam: la versione con la sola misurazione a video; il robusto Swift PRO Elite: affiancato dal visualizzatore digitale Mx200, una valida e moderna alternativa al proiettore di profili. L’obiettivo zoom 6,5x di Swift PRO Edge consente regolazioni rapide e precise senza dover cambiare oggetto.

07-Swift_PRO_measuring-microscope-range_300dpi

Dati Tecnici

Capacità di misura (X x Y x Z*)
200 x 100 x 98 (mm)
28 x 4 x 3.9 (inch)

* Solo variante a 3 assi

Ottiche
Obiettivi macro dal montaggio facile
zoom ottico indicizzato 6,5x (solo Swift PRO Edge)
Swift PRO Duo Swift PRO Cam Swift PRO Edge Swift PRO Elite
5MP CMOS a colori Nessuna telecamera – solo ottica
Carico massimo
10 kg (22.04 lbs)
Dimensioni (A x L x P)
680 mm x 515 mm x 480 mm (26.77” x 20.27” x 18.90”)
Incertezza di misura* (X – Y)
5 + (6.5L/1000) µm **

* L’incertezza di misura è determinata in conformità alla norma ISO-10360 Parte 7.

** L = lunghezza in mm, misurata in condizioni controllate con ingrandimento massimo al piano di misura standard.

Incertezza di misura* (Z)
10 μm **

* L’incertezza di misura è determinata in conformità alla norma ISO-10360 Parte 7.

** Utilizzando condizioni controllate con ingrandimento massimo.

Ingrandimenti
Swift PRO Duo/ Elite /Cam: 10x, 20x, 50x & 100x
Swift PRO Edge: 80x – 533x (con monitor 22”)
Illuminazone di superficie (Riflessa)
Illuminazione circolare a LED bianchi a 4 settori e con diffusore
Illuminazione trasmessa
Retroilluminazione a LED, con filtro verde e regolazione del diaframma
Swift PRO Duo Swift PRO Cam Swift PRO Edge Swift PRO Elite
Completamente programmabile Manuale
Swift PRO Duo Swift PRO Cam Swift PRO Edge Swift PRO Elite
Serie-M Software e PC Visualizzatore digitale Mx200
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider

Swift PRO

Semplicità d’uso: Sistemi di misura ottica e video per misurazioni di precisione

Le nostre certificazioni

Domande frequenti

Di seguito trovi alcune risposte alle domande più frequenti.

I miei componenti hanno bordi chiari, quindi perché dovrei acquisitare un sistema che sia sia ottico che video?2020-09-09T10:00:24+00:00

Avere capacità di misurazione sia ottica che video in un sistema significa che se i requisiti di misurazione cambieranno in futuro, non sarà necessario investire in un nuovo sistema di misurazione. Questo è spesso il caso dei produttori a contratto, che attualmente producono una serie diversa di parti per i loro clienti e potrebbero essere invitati in futuro a controllare parti molto diverse.

Misurazione ottica o video, qual è la migliore?2020-09-07T15:20:18+00:00

La risposta dipende dall’applicazione. La misurazione video è ideale quando si misurano i profili o caratteristiche con bordi chiari, mentre i microscopi ottici misurano accuratamente le caratteristiche a basso contrasto in cui le telecamere non sarebbero in grado di rilevare i bordi. Entrambi questi metodi si uniscono in Swift PRO, rendendolo la soluzione ideale per molte applicazioni dove vengono misurate una varietà di parti con lo stesso sistema.

Non siamo autorizzati ad avere un PC nella nostra azienda. E’ possibile usare Swift PRO senza PC?2020-09-07T15:16:52+00:00

Si.Alcune aziende non sono autorizzate a disporre di PC o altri dispositivi elettronici che possono essere utilizzati per la condivisione dei dati, sia per motivi di sicurezza che per contaminazione. Il nostro microscopio di misura Swift PRO Elite viene fornito con il robusto Mx200 DRO. Puoi divertirti utilizzando il software della serie M ricco di funzionalità e facile da usare, ma non avrai bisogno di un PC.

Quanto spesso devo calibrare Swift PRO?2020-09-07T15:17:43+00:00

Vision Engineering è certificata ISO 17025, quindi i sistemi di misura che forniamo vengono calibrati prima di lasciare la nostra sede. Il periodo di calibrazione dipende dalle normative della qualità che ognuno segue, ma consigliamo una calibrazione ogni 12 mesi.

Per maggiori informazioni visita la nostra pagina di supporto.
