Casa > Prodotti > Sistemi di misura senza contatto > Gamma LVC

Sistemi di misurazione a 3 assi completamente automatizzati

Straordinariamente capaci ma sorprendentemente semplici da usare, i sistemi di misurazione a 3 assi LVC400 e LVC200 hanno la potenza e la versatilità per soddisfare le esigenze anche degli ambienti di produzione più esigenti. Con un volume utile di misura fino a 400x300xh200mm sono ideali per misurare componenti di grandi dimensioni o, altrettanto facilmente, lotti di piccoli campioni.

02-LVC400-cnc-video-measurement-AB-V19-431-900x900

Misurazioni rapide ed economiche

Una tavola di misura e uno zoom motorizzati lavorano insieme per automatizzare il movimento del sistema, riducendo i tempi di misurazione e il disagio dell’operatore. Non solo, ma lo zoom motorizzato multi-posizione consente la modifica dell’ingrandimento durante l’esecuzione del programma di misurazione, eliminando la necessità di lunghe modifiche manuali.

Applicazioni

Grazie alla sua ricca suite di funzionalità e al suo incredibile valore, la serie LVC è la soluzione di misura ideale per una vasta gamma di applicazioni, tra cui la meccanica di precisione, articoli presso-fusi, lo stampaggio di materie plastiche e la produzione di dispositivi elettronici e medicali.

MIDDLE-LVC400-CNC-metrology-system-with-touch-probe-cutout-660x550

Fino a 400 mm x 300 mm

Range di misura

Tastatore

compatibile

Controllo CNC

su 3 assi

Misura a contatto per parti complesse

Le sonde a contatto (opzionali) rendono facile misurare parti complesse e forme 3D; il rack porta sonde (opzionale) velocizza le operazioni di misura grazie al cambio rapido in automatico.

05-LVC400-measuring-large-component-AB-V19-392-900x900
05-LVC400-multi-componet-AB-V19-383-900x900

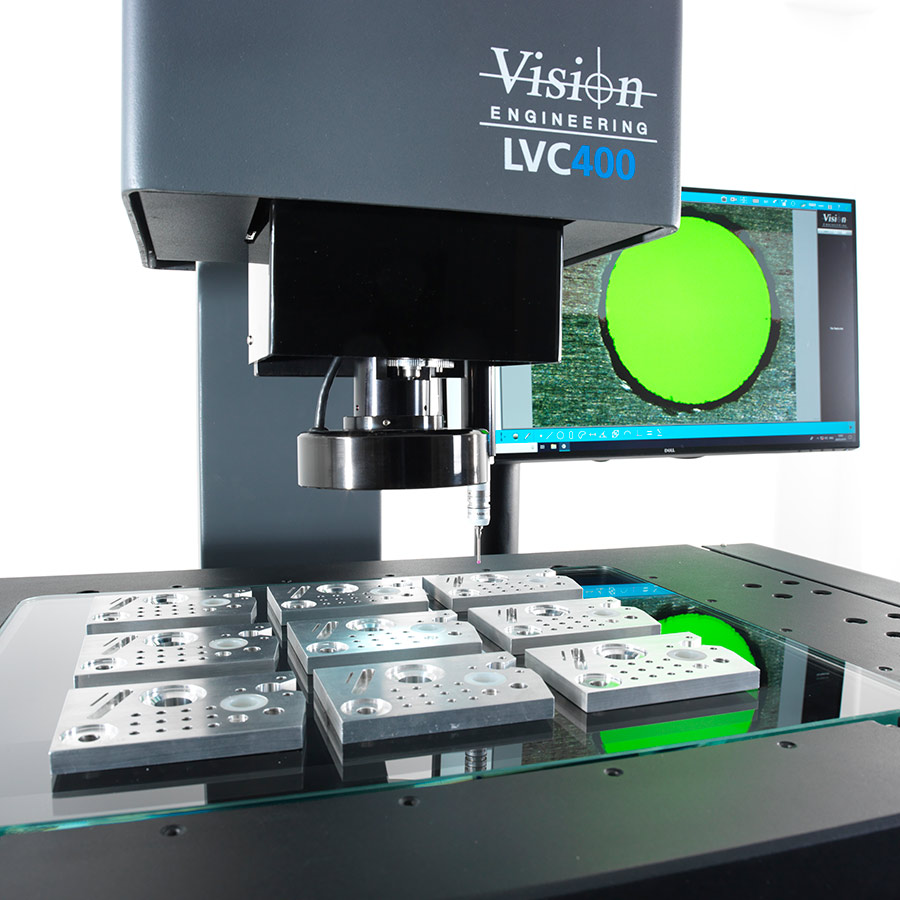

Grandi componenti o molti pezzi piccoli

Un’ampia tavola di misura 400x300mm rende LVC400 ideale per misurare componenti di grandi dimensioni, ma può anche essere utilizzato per accelerare la misurazione di più parti piccole utilizzando la funzione di pallettizzazione. Basta caricare i piccoli componenti sulla tavola e misurare l’intero lotto in un unico programma, risparmiando tempo prezioso.

Software di misura intuitivo

La gamma LVC è dotata del nostro software della serie M altamente intuitivo e semplice da usare, con funzionalità avanzate e capacità di reporting. Le funzioni principali sono: misure e costruzioni di caratteristiche con tolleranze geometriche, illuminazione programmabile, import/export DXF, overlay digitali, rilevazione dei profili avanzata, SPC semplice e trasferimento dati direttamente in Excel. Tutto questo, oltre ai programmi di pallettizzazione e collage, a strumenti di ricerca multi funzione, all’opzione della misura filetti e ai risultati della formula tramite una funzione di calcolo.

06-M3-Tolerance-report

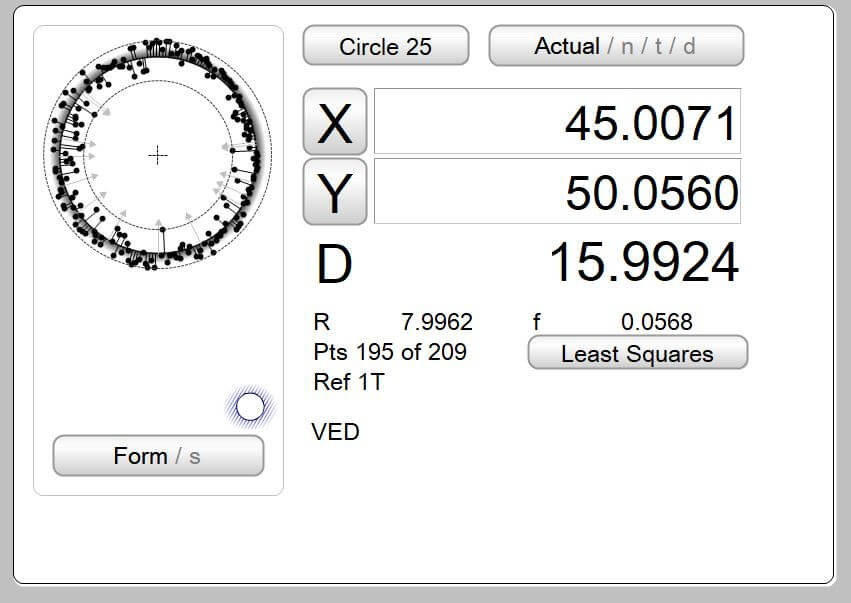

06-M3-Point-filtration

Dati Tecnici

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
400mm x 300mm x 200mm 200mm x 150mm x 200mm

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
zoom motorizzato a 7 posizioni Si Si Si Si
zoom motorizzato a 10 posizioni Si Si

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
Telecamera a colori USB3

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
25 kg

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
789mm x 915mm x 1087mm 536mm x 705mm x 1096mm

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
350 kg 180 kg

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
Granito Alluminio

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
Si Si

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
Si

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
2.8 + (8.L/1000) μm * 2.8 + (8.L/1000) μm *

* L = lunghezza in mm, a condizioni controllate.

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
3 + (10L/1000) μm * 3 + (10L/1000) μm *

*con tastatore opzionale

LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
0.1 μm 0.1 μm

Campo visivo LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
Ingrandimento Min. (X x Y) 12.5mm x 7.9mm 18mm x 11.4mm 10.6mm x 7.7mm 12.5mm x 7.9mm 18mm x 11.4mm 10.6mm x 7.7mm
Ingrandimento Max. (X x Y) 2.9mm x 1.8mm 1.8mm x 1.1mm 2.8mm x 1.8mm 2.9mm x 1.8mm 1.8mm x 1.1mm 2.8mm x 1.8mm

Illuminazione LVC400 LVC200
LVB002 LVB003 LVB010 LVB005 LVB007 LVB009
Illuminatore LED Anulare a Quadranti Si
Retroilluminazione ad alto parallelismo Si Si Si Si
Retroilluminazione Collimata a LED Si Si
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider

Gamma LVC

Sistemi di misurazione a 3 assi completamente automatizzati

Le nostre certificazioni

Domande frequenti

Di seguito trovi alcune risposte alle domande più frequenti.

Posso esportare i risultati delle misurazioni in Excel?2020-09-07T15:03:45+00:00

Si, tutti i dati di misurazione possono essere esportati immediatamente in un file Excel aperto o salvati in una posizione specifica per essere rivisti in seguito.

Posso usare sia il tastatore che il video per misurare diverse caratteristiche dello stesso pezzo?2020-09-07T15:04:20+00:00

Si, puoi combinare le misurazioni video (senza contatto) e con tastatore (a contatto) nella stessa routine di misurazione. Con il modulo porta-tastatore (opzionale), LVC prenderà automaticamente il tastatore corretto quando è necessaria la misurazione a contatto e lo riporrà in sicurezza al termine

Qual è l’ingrandimento massimo della gamma LVC?2021-01-28T14:59:15+00:00

Dipende dalle dimensioni del monitor. L’ingrandimento massimo di LVC con un monitor da 25” è di 370x; i modelli LVC+ possono arrivare fino a 700x.

Quanto è facile programmare il sistema per eseguire misurazioni specifiche in produzione? Serve un tecnico specializzato in metrologia?2020-09-09T13:17:06+00:00

Il nostro software di misurazione serie M è il più intuitivo possibile, pur mantenendo funzionalità avanzate. Una volta effettuata una prima misurazione, l’operatore può salvare le fasi di misurazione e farle diventare il “programma” per misurare nuovamente la stessa parte in futuro. Non è richiesta alcuna programmazione speciale. Basta misurare una volta e salvare le.

Per maggiori informazioni visita la nostra pagina di supporto.

LV200 cnc metrology system

LVC 200

LVC400 metrology system

LVC 400
